一、系统总体设计
   北京北方合力公司作为一家计算机网络通信领域的知名高新技术企业，全心致力于多媒体网络通信系统以及专业数字监控的系统设计、销售、工程配套安装及服务。在多媒体通信领域方面与加拿大、瑞典、美国、港台等国家和地区的专业通信厂商有着密切的业务往来，可以随时得到来自世界各地通信行业的最新产品和技术信息，从而保证公司走在计算机网络通信行业的最前列，同时，也保证了这次参与**市水利局水库数字监控系统建设的质量及服务水准。
   我们认为，**市水利局水库数字监控系统在总体设计上应该充分考虑既要满足用户使用要求，注重实效，又要做到操作简单，维护方便；同时设备选型要以总体最佳配合为原则，运用系统工程思想，依据行业标准，借助专业技术和丰富的工作经验，将各种品牌、型号的设备有机的集成起来，充分发挥各种设备的功能，最终使**市水利局水库数字监控系统的使用效果达到总体最佳。
二、系统总体需求
   这次**市水利局水库数字监控系统有3个水库现场（卧虎山水库，**小清河、口金牛闸）需要监控，3个水库现场到**市水利局水库监控中心分别有2.048MDDN线路连接。每水库现场均有6个监控点，包括2个全天候全方位摄像机（配电动三可变镜头），3个室外全天候固定摄像机和一个室内摄像机。水利局监控中心能同时监视3个水库现场图像。同时水利局监控中心能接受报警信号，当远程现场报警时，水利局监控中心能自动切换到相应的图像。水利局水库监控中心能对远程现场的云台摄像机发出控制指令。现场采集的视频信号既能在本地监测站中收到，也能通过DDN线路传输在**市水利局水库监控中心收到。
三、系统总体目标
   通过对**市水利局水库数字监控系统的需求分析，同时结合我们以往的丰富的工程经验，我们认为水库数字监控系统的目标是系统本身能独立工作并能长期无人操作，水利局水库监控中心能通过广域网络进行远程遥控，图像压缩数据上网络共享，在没有发出发送指令时，图像数据不会传到中心网段。系统强调高度可靠性。同时该方案的设计目标旨在于：
a、提供优质品牌的高性能产品
b、集成统一完善的水利智能数字监控系统功能
c、以简单的控制及操作完成强大且丰富的功能
四、水库数字监控系统
   **市水利局水库数字监控系统的设计目的是实现一个智能化水库数字监控系统。智能水库数字监控系统是适应**市水利局现代化办公、指挥、监控、调度环境的需要。该系统采用世界一流的图像压缩技术MPEG-4和数据传输技术，配备先进的监控设备和视频服务器以及北方合力公司自主开发的基于视频服务器的BWS图像存储和管理软件系统，形成一个智能化、网络化、多功能的水库数字监控系统。

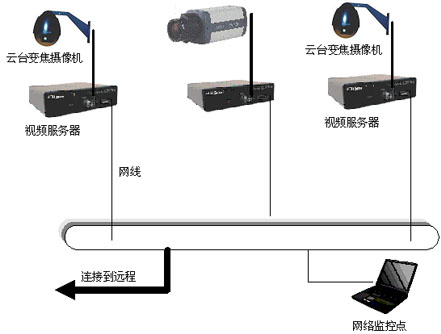

本地水库监控系统拓扑图

五、水库监控系统结构
本系统中心网络结构为100BASE-T以太网，远程监控站的网络结构为10/100BASE-T以太网，两者通过路由器及DDN专线组成广域网(WAN)。远方监控系统的图像数据通过该广域网传，同时该广域网还为监测站的其他计算机数据提供透明的传输通道，速率2Mb/s。远程监控站以太网可以同时传输视频数据，水文遥感控制数据，GIS管理数据，报警控制信号数据等。
由于采用先进的网络视频传输技术，通过标准的浏览器或者基于视频服务器开发的BWS系统就可以实现网络远程监控，远程监控系统上可设多个控制中心，各控制中心可具有不同优先级别。领导可以在办公室随时可以通过局域网(LAN)观测水库情况。正常运行时远程水库监控系统与MIS系统，水文数据遥测系统等互为独立系统，远程水库监控系统不占用MIS网主机资源，不占用MIS网络通道。远程水库监控系统还可与上述系统互相通信联系，当MIS网上工作站发出远程水库监视申请时，远程水库监视系统能立即响应，通过MIS网络将压缩图像数据送至其网上的工作站，数据速率为远方站向控制中心的数据传输速率，当防汛遥测系统检测到报警信号时，还可以通知监控系统响应报警联动，马上录下防汛报警现场图像。
六、水库监控系统功能介绍
1）整个监控画面采用屏幕分割的方式展开，可以由使用者自行选择展开画面的多少，用鼠标自由的点击放大任意图像，方便地定义和更改图像。
2）领导和监控系统管理员能方便的监视远程水库的实况，前提仅仅是连接到局域网上和获得监控系统的授权。
3）系统画面一定时间无人操作后，可自动转换为轮循状态，按照预先设定顺序全屏显示一幅画面的状态。
4）水库监控中心管理员能获得对远程水库端站的任一云台摄像机进行控制，实现对摄像机视角、方位、焦距、光圈、景深的调整；如果是带预置点的云台，管理员能控制云台直接到预置的观察角度（包括水平转动角度和垂直转动角度）。
5）水库监控中心管理员能手动切换任一远程水库站的任一摄像机的图像，能选择某个远程水库站的几个摄像机，进行时序轮流切换监视。
6）水库监控中心能手动对远程图像进行捕捉存储，也可响应远程防汛报警信号，实现报警联动录像。
7)监视画面左上角显示站名、镜头编号等。
8）可以设置自动录像，可以本地存储，也可以分布存储。
