一、系统概述：
高速公路收费点作为一个作业分散，远程岗位众多的行业，具有作业点数量众多、地点分散，现场环境复杂的问题，这已成为日常维护工作的主要障碍。因而在远程无人职守作业点、传输监控点内部推行远程视频监控系统，将会在很大程度上解决上述问题。正是基于公路收费这种特殊要求，整合我公司最新推出的远程硬盘录像机BQ系列产品，特提出这一基于宽带网络和硬盘录像机的远程视频监控方案。
本套高速公路收费远程视频监控系统是利用高科技手段，根据高速公路收费监控安全生产的实际需求，将数字硬盘录像技术同宽带网络传输、互联网技术等有机结合而成的一套远程视频图像监控系统。由于本系统中，监控点为远程高速公路收费点或高速公路无人值守观察点，要求图像监控产品具有远程控制功能，BQ系列的硬盘录像机设备采用工业计算机架构的硬件平台和具有高稳定性、高通用性的WINDOWS2000软件平台，视频监控设备简单，便于操作；能够实现在局域网上流畅的传输数字音、视频信号及设备的控制信号，状态信息。使用户无论身处何地都能通过网络连线实现对监控区域进行监控录像，数据采集。利用高速公路系统已经具有的2M宽带网络，可以实现多路画面同时实时上传至监控中心。
在监控中心，可利用电视墙，键盘鼠标切换装置实现对下级各个监控点的实时集中监控功能，同时可利用视频服务器的双向语音对讲功能，将该系统作为现场指挥系统使用，即上层主管部门，通过该网络系统将操作指令传达至各个监控站（即收费点），达到远程亲临现场指挥的目的。
二、高速公路收费点远程数字化监控系统的组成：
本系统主要由三部分组成：高速公路收费点视频图像数据采集系统、网络数字视频传输系统和监控中心控制系统。本系统的工作原理：在远程监控区域通过BQ系列的硬盘录像机提供对远程图像捕捉、网络传输及控制，通过高速公路系统内部的2M专线设备将远程图像传至处级区域监控中心监控主机，使得监控人员可以对无人值守收费点及其相关的道路监控点实现远程实时监控，亦可利用硬盘录像机的远程管理功能，实现对各个监控点云台、镜头等的控制；

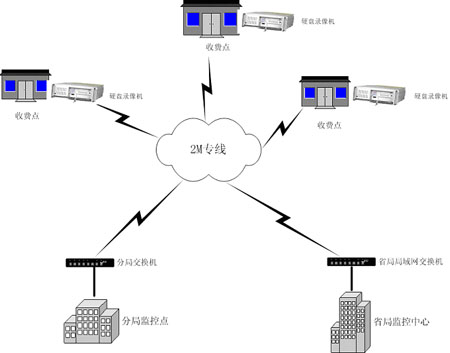

三、高速公路收费远程数字化监控系统示意图：
四、系统主要特点：
全数字化、全网络化，符合未来高速公路系统通讯、信息网规划；
高图像质量、高稳定可靠性、免维护，特别适合无人值守场所；
用户使用证明：系统抗干扰、抗户外恶劣环境能力强；
强大的硬盘录像、报警联动功能；
便捷的双向语音对讲功能；
健全的安全、用户管理机制
五、监控系统功能介绍
监控中心系统采用客户/服务器模式，远端通过2M专线传来的视频压缩包，经过客户端解码卡的再次解码，输出至电视墙上，同时，客户端软件也可完成音视频实时预览、参数设置、音视频数据记录、报警等工作。系统要求主要是对PC客户机的要求。如要实现集中控制，可采用键盘鼠标共享器，通过共享器的切换实现对多台客户端机器的控制；因此监控中心系统按功能分可分为图像显示部分；客户端管理部分；多机共享部分。
图像显示部分：
图像显示部分由若干台监视器组成监视器墙，远端网络传来的视频图像通过解码卡还原成模拟信号输出到监视器上，作集中监控显示。
客户端管理部分：
客户端管理部分由若干台客户端计算机构成，客户端计算机与省局局域网交换机相连，接收远端视频服务器传来的视频数据包，并通过安装在客户端计算机中的解码卡将数字信号还原成模拟信号输出到监视器墙上。同时，在客户端计算机中安装有客户端软件，可实现对远程视频服务器通道的浏览、本地录像、远程检索、远程云镜控制、接收报警信号等操作。
客户端功能介绍：
1、实时浏览
在客户端可通过客户端软件浏览任意一路连接到该网络内的视频服务器的视频画面，通过点击预先建立的视频服务器通道目录结构，可以很方便的将网络中任意一路视频信号显示在客户端机器上；
2、录像功能
客户端软件提供本地录像功能，可将远程传来的视频服务器上的音视频信号录制在本地硬盘上；
3、检索功能
用户可通过客户端软件本地录像内容和远程视频服务器内的录像文件根据时间、通道进行检索，并可实时播放远程视频服务器内的录像文件或将它下载至本地客户端计算机硬盘内保存；
4、云镜/报警控制功能
用户可利用客户端软件操作远程云台和变焦镜头，也可接收远端的报警信号；用户可根据实际情况自行定制远程报警信号上传后的声音报警提示；
5、多机共享部分
如想在控制台上通过一台主机控制多台客户端，可采用鼠标/键盘/显示器共享器，将所有客户端计算机的显示器、键盘、鼠标接口接在共享器上，可在控制台上通过拨码开关实现对任意一台客户端机器的控制。
|
|
|
|
|
