订货型号

DS-8004HS、DS-8009HS、DS-8016HS。

特别说明

DS-8004HS：4个视频输入通道，4路视频环通输出；1路本地监视。
DS-8009HS：9个视频输入通道，9路视频环通输出；1路本地监视；
DS-8016HS：16个视频输入通道，16路视频环通输出；1路本地监视；4路副口视频矩阵输出，支持手动切换和自动轮巡。

硬件接口

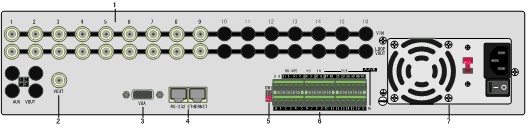

DS-8016HS：

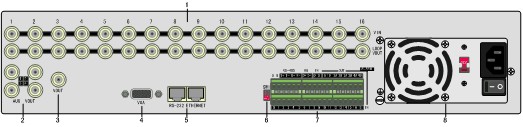

DS-8009HS：

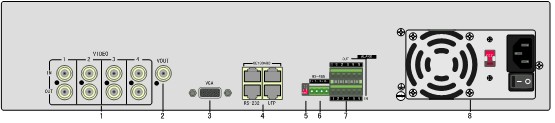

DS-8004HS：

1、VIN视频输入接口，LOOP VOUT视频环通输出接口；
2、VOUT本地监视接口；
3、VGA显示器输出接口；
4、RS-232串行接口，UTP网络接口（同ETHERNET网络接口），KEYBOARD键盘接口；
5、RS-485终端匹配电阻开关；
6、RS-485串行接口，ALARM IN报警输入、ALARM OUT报警输出模块；
7、接地端、AC110/220V电源。
注：前面板含一个USB接口。

视频压缩标准	H.264
实时监视图像分辨率	PAL：704*576                  NTSC：704*480
回放分辨率	QCIF/CIF
视频输入路数	4/9/16
视频输入接口	BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制
视频输出	1路，BNC（电平：1.0Vp-p，阻抗：75Ω）
视频环通输出	4/9/16
视频辅口输出	4路（仅DS-8016HS支持）
视频帧率	PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒
码流类型	视频流
压缩输出码率	32K--2M可调，也可自定义。（上限8M，单位：bps）
通讯接口	1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口
键盘接口	1个（支持级联）
硬盘IDE接口	2/4个，支持4/8个IDE硬盘，支持每个硬盘容量达2000GB
USB接口	1个，支持U盘，USB硬盘，USB刻录机
VGA接口	1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz
报警输入	4路（DS-8004HS）、16路（DS-8009HS、DS-8016HS）
报警输出	2路（DS-8004HS）、4路（DS-8009HS、DS-8016HS）
电源	90--135VAC或者180--265VAC，47--63 HZ
功耗（不含硬盘）	20－42W
工作温度	-10℃--＋55℃
工作湿度	10％--90％
机箱	19英寸标准机箱
尺寸（mm）	90mm(高)×441mm(宽)×470mm(深)
重量（不含硬盘）	≤8Kg
