产品类型：海康威视第三代嵌入式网络硬盘录像机，DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DSP处理器。
典型应用：对视频实时性要求不是很高的监控场所。
订货型号
DS-7004H、DS-7008H、DS-7016H。
特别说明
DS-7004H：每个视频输入通道支持CIF分辨率、全实时编码；
DS-7008H：每个视频输入通道支持CIF分辨率，总资源120帧（PAL）或144帧（NTSC）；
DS-7016H：总资源240帧（PAL）或288帧（NTSC）。其中，1～8路共120帧（PAL）或144帧（NTSC），9～16路共120帧（PAL）或144帧（NTSC）
每路帧率可调，总资源为每个型号的总帧率上限，且按通道顺序优先编码。
物理接口
注：前面板含一个USB备份接口。

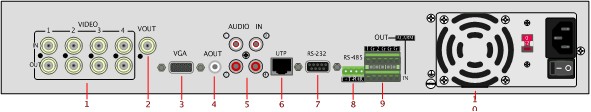

DS-7004H：
1、VIDEO IN视频输入接口，VIDEO OUT视频环通输出接口；
2、VOUT本地监视接口；
3、VGA显示器输出接口；
4、AOUT本地监听接口；
5、AUDIO IN音频输入接口；
6、UTP网络接口（同ETHERNET网络接口）；
7、RS-232串行接口；
8、RS-485串行接口；
9、ALARM IN报警输入、ALARM OUT报警输出模块；
10、接地端、AC110/220V电源。

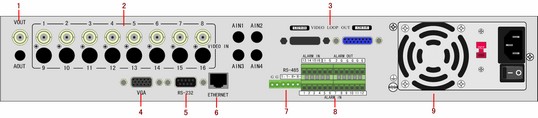

DS-7008H：
1、VOUT本地监视接口；
2、VIDEO IN视频输入接口；
3、VIDEO LOOP OUT视频环通输出；
4、VGA显示器输出；
5、RS-232串行接口；
6、ETHERNET网络接口；
7、RS-485串行接口；
8、ALARM IN报警输入、ALARM OUT报警输出模块；
9、接地端、AC110/220V电源。

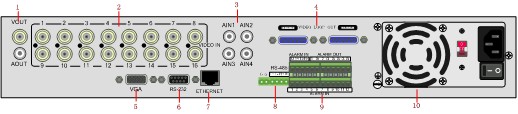

DS-7016H：
1、VOUT本地监视接口，AOUT本地监听接口；
2、VIDEO IN视频输入接口；
3、AIN音频输入接口；
4、VIDEO LOOP OUT视频环通输出；
5、VGA显示器输出；
6、RS-232串行接口；
7、ETHERNET网络接口；
8、RS-485串行接口；
9、ALARM IN报警输入、ALARM OUT报警输出模块；
10、接地端、AC110/220V电源。
|
型号 |
DS-7004H |
DS-7008H |
DS-7016H |
|
视频压缩标准 |
H.264 |
|
实时监视图像分辨率 |
PAL：704*576 NTSC：704*480 |
|
回放分辨率 |
QCIF/CIF |
|
视频输入路数 |
4 |
8 |
16 |
|
视频输入接口 |
BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制 |
|
视频输出 |
1路，BNC（电平：1.0Vp-p，阻抗：75Ω） |
|
视频环通输出 |
4 |
8 |
16 |
|
视频帧率 |
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 |
|
音频压缩标准 |
OggVorbis。 |
|
音频输入接口 |
RCA（电平：2Vp-p，阻抗：1kΩ）。 |
|
音频输入路数 |
4 |
无 |
4 |
|
音频输出 |
1路RCA（线性电平，阻抗：600Ω）。 |
无 |
1路RCA（线性电平，阻抗：600Ω）。 |
|
音频压缩码率 |
16Kbps |
|
码流类型 |
视频流、复合流 |
|
压缩输出码率 |
32K--2M可调，也可自定义。（上限8M，单位：bps） |
|
通讯接口 |
1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口 |
|
硬盘IDE接口 |
2个，支持4个IDE硬盘，支持每个硬盘容量达2000GB |
|
USB接口 |
1个。支持U盘，USB硬盘，USB刻录机 |
|
VGA接口 |
1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz |
|
报警输入 |
4路 |
16路 |
16路 |
|
报警输出 |
2路 |
4路 |
4路 |
|
电源 |
90--135VAC或者180--265VAC，47--63 HZ |
|
功耗（不含硬盘） |
20～42W |
|
工作温度 |
-10℃--＋55℃ |
|
工作湿度 |
10％--90％ |
|
机箱 |
14.5英寸标准机箱 |
|
尺寸（mm） |
440mm(宽)×390mm(深)×70mm(高) |
|
重量（不含硬盘） |
≤8Kg |
