产品类型：海康威视第三代网络硬盘录像机，DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DSP处理器。
典型应用：需要高分辨率图像、高速备份、双输出等要求的视频监控场合。
型号
DS-8002HF-S、DS-8004HF-S、DS-8006HF-S、DS-8008HF-S、DS-8012HF-S、DS-8016HF-S。
特别说明
每个视频输入通道最高支持4CIF分辨率编码，并可以选择DCIF、2CIF、CIF、QCIF等分辨率。
使用SATA硬盘录像，提供eSATA接口，用于高速备份或外接盘库。
主、辅两个视音频输出通道，支持双操作员工作模式。
硬件接口

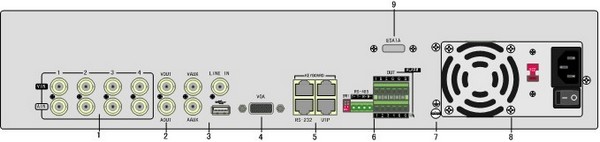

DS-8002HF-S、DS-8004HF-S：
1、VIN视频输入接口，AIN音频输入接口
2、VOUT本地监视接口，AOUT本地监听接口；
3、VAUX本地辅助监视接口，AAUX本地辅助监听接口，LINE IN语音输入接口，USB备份口；
4、VGA显示器输出接口；
5、KB键盘接口，RS-232串行接口，UTP网络接口；
6、RS-485匹配电阻开关，RS-485串行接口，ALARM IN报警输入、ALARM OUT报警输出模块；
7、接地端；
8、AC110/220V电源；
9、eSATA备份/扩展存储接口（可选）。

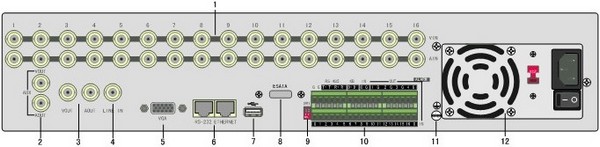

DS-8006HF-S、DS-8008HF-S、DS-8010HF-S、DS-8012HF-S、DS-8016HF-S
1、VIN视频输入接口，AIN音频输入接口
2、AUX VOUT辅助本地监视接口，AUX AOUT辅助本地监听接口；
3、VOUT本地监视接口，AOUT本地监听接口；
4、LINE IN语音输入接口；
5、VGA显示器输出接口；
6、RS-232串行接口，ETHERNET网络接口；
7、eSATA备份/扩展存储接口（可选）；
8、USB备份口；
9、RS-485匹配电阻开关；
10、RS-485串行接口，KB键盘接口，ALARM IN报警输入、ALARM OUT报警输出模块；
11、接地端；
12、AC110/220V电源；
主要技术参数：
|
视频压缩标准 |
H.264 |
|
实时监视图像分辨率 |
PAL：704*576 NTSC：704*480 |
|
回放分辨率 |
QCIF/CIF/2CIF/DCIF/4CIF |
|
视频输入路数 |
2/4/6/8/10/12/16 |
|
视频输入接口 |
BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制 |
|
视频输出 |
2路，BNC（电平：1.0Vp-p，阻抗：75Ω） |
|
视频帧率 |
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 |
|
码流类型 |
视频流/复合流 |
|
压缩输出码率 |
32K- -2M可调，也可自定义。（上限 8M，单位：bps） |
|
音频输入路数 |
2/4/6/8/10/12/16 |
|
音频输入接口 |
BNC（电平：2Vp-p，阻抗：1kΩ） |
|
音频输出 |
2路，BNC（线性电平，阻抗：600Ω） |
|
音频压缩标准 |
OggVorbis |
|
音频压缩码率 |
16Kbps |
|
语音对讲输入 |
1路，BNC（电平：2Vp-p，阻抗：1kΩ） |
|
通讯接口 |
1个RJ45 10M/ 100M自适应以太网口，1个RS232口，1个RS485口 |
|
键盘接口 |
1个（支持级联） |
|
硬盘接口 |
4/8个SATA硬盘，每个硬盘容量支持高达2000GB |
|
USB接口 |
1个，支持U盘，USB硬盘，USB刻录机 |
|
VGA接口 |
1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz |
|
报警输入 |
4/8/16路 |
|
报警输出 |
2/4路 |
|
电源 |
90--135VAC或者180--265VAC，47--63 HZ |
|
功耗（不含硬盘） |
20－51W |
|
工作温度 |
-10℃--＋ 55℃ |
|
工作湿度 |
10％--90％ |
|
机箱 |
19英寸标准机箱 |
|
尺寸（mm） |
90mm(高)× 441mm(宽)× 470mm(深) |
|
重量（不含硬盘） |
≤ 8Kg | |
